Plan de control en la industria automotriz: Cómo asegurar que se apliquen controles definidos en la producción

En la industria automotriz, identificar riesgos durante el desarrollo de un producto es solo una parte del proceso. Es necesario transformar estos análisis en controles efectivos, capaces de monitorizar las características del producto y del proceso durante la producción.

Esta es precisamente una de las funciones principales del Plan de Control: establecer de forma estructurada qué debe controlarse, cómo, cuándo, con qué método y qué acción debe tomarse cuando el proceso no presenta el resultado esperado.

Integrado en el APQP (Advanced Product Quality Planning) y a las demás Herramientas de calidad (Core Tools) , el Plan de Control contribuye a que las definiciones establecidas durante el desarrollo se apliquen eficazmente en el proceso de producción.

¿Qué es un Plan de Control?

El Plan de Control es un documento estructurado que describe los métodos utilizados para controlar las características relevantes del producto y del proceso.

Recopila la información necesaria para guiar las actividades de control durante la producción, incluyendo:

Pasos y operaciones de proceso;
Características del producto y del proceso a controlar;
Características especiales;
Especificaciones y tolerancias;
Métodos y equipos de medición;
Tamaño y frecuencia de la muestra;
Métodos de control;
Registros requeridos;
Planes de reacción ante desviaciones.

Más allá de registrar inspecciones, el Plan de Control debe reflejar los riesgos identificados durante el desarrollo y establecer controles compatibles con estos riesgos.

Por lo tanto, su elaboración está directamente relacionada con el PFMEA y el Diagrama de Flujo de Procesos.

La relación entre PFMEA, diagrama de flujo de proceso y Plan de Control

No se debe desarrollar un Plan de Control coherente de forma aislada. Existe una relación directa entre tres documentos importantes: Diagrama de Flujo de Procesos → PFMEA → Plan de Control

El diagrama de flujo presenta la secuencia de operaciones del proceso de producción.

El PFMEA (Análisis de Modos y Efectos de Fallas de Proceso) analiza los posibles modos de fallo, sus efectos, causas y controles relacionados con estas operaciones.

El Plan de Control, por otro lado, transforma parte de estos análisis en actividades efectivas de seguimiento y control en producción.

Si un rasgo concreto supone un riesgo relevante en PFMEA, por ejemplo, es necesario evaluar cómo se controlará durante la fabricación.

Esta conexión es esencial para mantener la coherencia entre lo que se ha identificado como riesgo y lo que realmente se está controlando en el proceso.

Para entender mejor esta etapa, véase también FMEA en la industria automotriz: cómo estructurar DFMEA y PFMEA según el APQP y el estándar IATF 16949

Las diferentes fases del Plan de Control

El Plan de Control puede seguir diferentes momentos del desarrollo y la producción del producto.

Plan de Control del prototipo

Utilizado cuando sea aplicable durante la creación de prototipos del producto. Su propósito es establecer los requisitos dimensionales, funcionales, materiales u otros necesarios para evaluar el producto en las primeras etapas de desarrollo.

Plan de Control Pre-Lanzamiento

Aplicada antes de la producción en serie. Normalmente cuenta con controles adicionales o frecuencias de inspección más altas para seguir el comportamiento del proceso durante la estabilización.

Esta fase permite identificar posibles desviaciones antes de la consolidación de la producción en serie.

Plan de Control de Lanzamiento Seguro

Es un plan de control temporal a corto plazo aplicado antes del plan de control de producción en la fase inicial de la producción en serie, donde se aplica un muestreo más riguroso para asegurar la estabilidad y capacidad del proceso de fabricación y contener preventivamente posibles fallos en la fase inicial de la producción en serie.

Este plan de control fue formalizado de forma destacada en el Manual del Plan de Control (1ª Edición del AIAG) e integrado con las directrices del Manual APQP 3ª Edición; este plan de control tiene como objetivo establecer una barrera intermedia de protección durante la transición de la fase previa al lanzamiento a la producción en masa.

Plan de Control de Producción

Es un plan aplicado durante la fase de producción en masa para validar la estabilidad y capacidad del proceso a largo plazo y contener preventivamente posibles fallos antes de que lleguen al cliente.

Debe reflejar los controles definidos para mantener el proceso y el producto dentro de los requisitos establecidos, teniendo en cuenta los resultados obtenidos en los pasos anteriores.

Por tanto, el Plan de Control no debe entenderse como un documento estático. Debe supervisar la evolución del producto y el proceso de fabricación.

Características especiales: donde el control requiere mayor atención

En la industria automotriz, ciertas características pueden tener un impacto significativo en:

Seguridad;
Requisitos legales y regulatorios;
Montaje;
Rendimiento;
Funcionalidad;
Requisitos específicos de clientes.

Estas características especiales deben identificarse, controlarse y rastrearse adecuadamente a lo largo del desarrollo y la producción.

Cuando sea aplicable, el Plan de Control debe establecer los métodos necesarios para su seguimiento, considerando criterios tales como:

Métodos de medición;
Frecuencias de control;
Tamaños de muestra;
Métodos estadísticos;
Registros;
Planes de reacción.

Dependiendo de la característica y del proceso, esta monitorización también puede implicar el uso de CEP en la industria del automóvil: Cómo el control estadístico de procesos reduce las variaciones y aumenta la estabilidad.

La integración entre esta información evita que una característica identificada como crítica durante el análisis de riesgos no reciba la atención necesaria durante la producción.

Plan de Control, MSA y SPC: cómo se relacionan estas herramientas entre sí?

Otro punto importante es entender que definir una medición en el Plan de Control no significa, por sí sola, garantizar la fiabilidad del control.

El sistema de medición utilizado debe ser adecuado a la característica que se está evaluando.

Aquí es donde entra el MSA – Análisis de Sistemas de Medida, responsable de evaluar la precisión y adecuación de los sistemas utilizados para obtener datos fiables sobre las mediciones establecidas en el plan de control.

Véase también: MSA en la industria automotriz: Cómo validar sistemas de medición y evitar errores de análisis.

Cuando una característica requiere monitorización estadística, el Plan de Control también puede definir la aplicación del SPC – Control Estadístico de Procesos.

La secuencia lógica se convierte en:

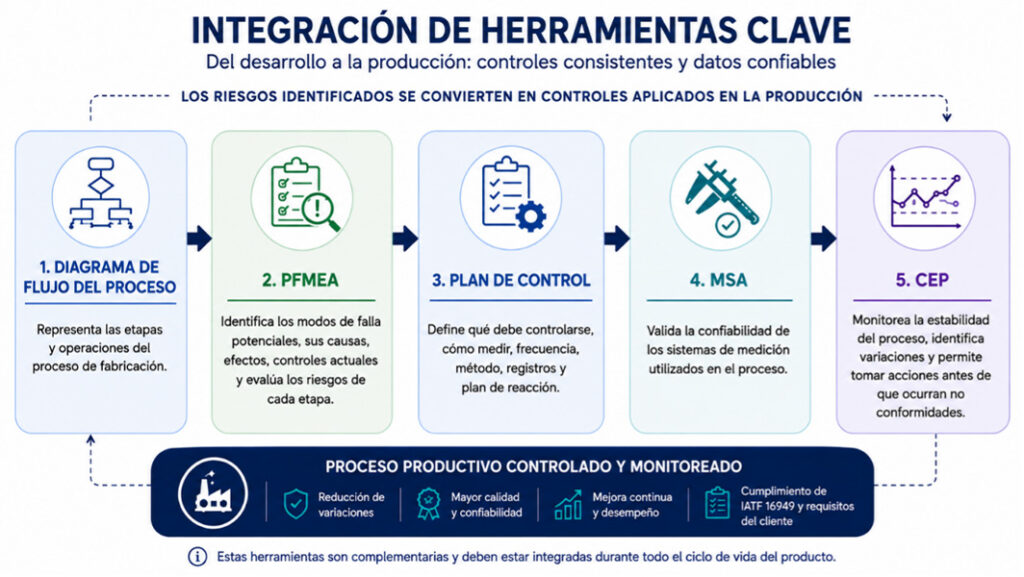

El PFMEA identifica riesgos → el Plan de Control establece control → MSA valida el sistema de medición → el SPC rastrea el comportamiento del proceso.

Esta integración permite que los datos obtenidos durante la producción se utilicen de forma más consistente para evaluar la estabilidad, variación y rendimiento del proceso.

¿Qué es un Plan de Reacción?

Uno de los elementos importantes del Plan de Control es el Plan de Reacción.

No basta determinar qué se medirá. También es necesario definir de antemano qué debe ocurrir cuando los resultados indican una condición fuera de los criterios establecidos.

Dependiendo de la situación, un plan de reacción puede incluir:

Interrupción del proceso;
Segregación de productos;
Identificación de lotes potencialmente afectados;
Ajuste del proceso o equipo;
Inspección adicional;
Comunicación con las áreas responsables;
Análisis de la causa;
Registro de acciones realizadas.

Establecer estas acciones con antelación reduce la dependencia de decisiones improvisadas cuando ocurre una desviación.

¿Cuándo debe revisarse el Plan de Control?

Al igual que el PFMEA, el Plan de Control debe seguir los cambios que se han producido a lo largo del ciclo de vida del producto.

Su revisión puede ser necesaria en situaciones como:

Cambio de producto;
Cambio en el proceso de fabricación;
Nuevo equipo o dispositivos;
Cambio de materia prima desde el proveedor;
Cambio en los métodos de medición;
Identificación de nuevos riesgos;
Ocurrencias de no conformidades;
Cambios en el PFMEA;
Resultados de auditorias;
Requisitos específicos de clientes;
Lecciones aprendidas.
Resultados del RFMEA – (FMEA Reversa)

La trazabilidad de estas revisiones es importante para asegurar que la versión utilizada en la producción esté alineada con las condiciones actuales del producto y del proceso.

Esta necesidad está directamente relacionada con el Trazabilidad de datos desde la ingeniería hasta la posventa: la ventaja competitiva de la industria automovilística actual

un tema que también abordamos en el blog ISOQualitas.

El papel del Plan de Control en el PPAP

El Plan de Control también desempeña un papel importante en el PPAP (Proceso de Aprobación de Piezas de Producción).

Durante el proceso de aprobación del producto con el cliente, ayuda a demostrar cómo se controlarán en producción las características y riesgos identificados durante el desarrollo.

Su coherencia con el Diagrama de Flujo de Proceso, PFMEA, estudios MSA, resultados dimensionales y estudios estadísticos contribuye a la coherencia de las evidencias presentadas.

Véase también: PPAP en la industria automovilística: Cómo organizar y agilizar las aprobaciones de productos con el cliente.

Esto refuerza un concepto importante: las Core Tools no deben funcionar como actividades y documentos independientes. La información generada en una herramienta necesita alimentar y mantener la coherencia con las demás.

Desafíos comunes en la gestión de los Planes de Control

En la práctica, algunas situaciones pueden comprometer la eficacia del Plan de Control:

Documentos desactualizados en relación con la PFMEA;
Características especiales sin controles que corresponden;
Cambios realizados en el proceso sin actualizar los documentos;
Métodos de medición distintos a los definidos;
Planes de reacción incompletos;
Diferentes versiones utilizadas por ingeniería, calidad y producción;
Información distribuida en diferentes hojas de cálculo y documentos;
dificultad para seguir los cambios realizados a lo largo del tiempo.

En estas situaciones, el problema no reside necesariamente en la existencia del Plan de Control, sino en la falta de integración y actualización de la información.

¿Cómo soporta ISOQualitas PLM la gestión del Plan de Control?

Dentro de un marco integrado de gestión del ciclo de vida del producto, ISOQualitas PLM soporta la conexión entre la información generada durante el desarrollo y la utilizada en el proceso de producción.

En el contexto del Plan de Control, esta integración contribuye a:

Relacionar la información de la PFMEA con el Plan de Control;
Gestionar las características del producto y del proceso;
Mantener la trazabilidad de las revisiones;
Integrar información de las Core Tools del APQP;
Hacer el seguimiento de los cambios a lo largo del ciclo de vida del producto;
Mantener una mayor coherencia entre documentos relacionados;
apoyar la disponibilidad de pruebas para auditorías y requisitos de la IATF 16949.

De este modo, el objetivo no es solo digitalizar el Plan de Control, sino mantener la información relacionada conectada y actualizada durante todo el desarrollo y la producción.

El Plan de Control es un elemento fundamental para transformar los análisis realizados durante el desarrollo en controles aplicados eficazmente en la producción.

Su efectividad depende principalmente de la coherencia con el Diagrama de flujo de procesos, PFMEA, MSA, SPC y PPAP, así como de la actualización continua ante los cambios que ocurren a lo largo del ciclo de vida del producto.

Cuando esta información se integra, ingeniería, calidad y producción pueden funcionar con una base técnica más coherente y rastreable.

Con el apoyo de ISOQualitas PLM, las empresas pueden integrar Herramientas Centrales, revisiones de control y mantener una mayor coherencia entre los riesgos identificados, los controles definidos y lo que debe aplicarse eficazmente en el proceso de producción.
